Устройство стропильной системы двухскатной крыши

Двускатная крыша не единственный вид крыши, но самый распространенный и надежный. Она состоит из двух плоскостей (скатов), которые крепятся внизу к стенам, а вверху друг к другу – сооружается это все из досок разной длины и толщины, образуя стропильную систему. Грамотное устройство стропильной системы двускатной крыши поможет правильно распределить нагрузку на стены, а также укрепить всю постройку в целом.

Содержание:

  1. Преимущества двускатной крыши

  2. Монтаж и виды стропильной системы двухскатной крыши

  3. Как собрать стропильную систему наслонного типа

  4. Варианты сборки висячих стропил

  5. Заключительный этап

  6. Видео

vozvedenie-dvuskatnoy-krishy

стропильная система двухскатной крыши фото

Преимущества двускатной крыши

Строя двускатную крышу, вы добавляете еще одно компактное помещение в свой дом. Вы можете его использовать как чердак – складывать туда все, что сердцу дорого, но на практике никому не нужно, а можете сделать там мансарду, что сейчас очень популярно. В строительстве мансарды используется система «ломаной» крыши. Конструкция двускатной крыши, если монтаж произведен правильно, хорошо выдерживает нагрузку, с нее легко сходит снег, и стекает вода.

preimushesva

Важно: перед началом монтажа стропильной системы двускатной крыши, рассчитайте дождевую, снеговую и ветровую нагрузку, чтобы обеспечить правильные крепления всех элементов крыши.

Монтаж и виды стропильной системы двухскатной крыши

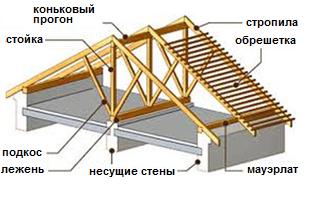

Главными элементами стропильной системы являются – мауэрлат, стропильные ноги и конек, от них уже движется монтаж всего остального – крепятся стойки, подкосы, обрешетка, лежень, прогоны и затяжка. Ниже подробнее об этих элементах.

osnovnye-chasti-stropilnoj-sistemy

схема стропильной системы двухскатной крыши - чертеж

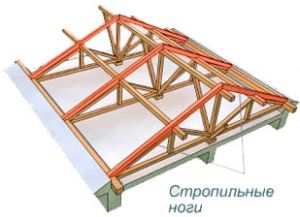

  • Стропильная нога – мощь всей стропильной системы, она должна быть крепкой и не прогибаемой, чтобы крыша могла выстоять, когда попадет в немилость dvuskatnaya-krysha-svoimi-rukamiпогоде и будет атакована ветрами, снегами и градом. Стропила располагаются вдоль по скату. На них, в конце монтажа, крепят обрешетку.

Важно: рекомендуемый размер стропильного бруса в разрезе – 15х5 или 15х10 сантиметров. Если планируется увесистая кровля, то шаг между стропилами должен быть минимальным, от 0,6 до 1,2 м. – от этого зависит прочность кровли.

Стропила можно укладывать двумя способами:

  1. Если наружные стены дома легкие, а расстояние между ними не меньше 10м, и между ними нет несущей стены, то стропила крепят на стену только концами. Такой вид стропил называется – висячий.

  2. Когда стропила опираются на стены дома не только концами, но и серединой, такие стропила называются – наслонные.





vidy-stropil

Бывает, что стропильная система двухскатной крыши домов используется и первая, и вторая одновременно. Если, вместо несущей стены, дом разделяют колонны, то висячие стропила располагают между теми стропилами, которые расположенными под наклоном и опираются на колонны.

konstrukcii-stropilnih-sistem

  • Мауэрлат – своего рода посредник между стенами и стропилами. В качестве этого материала используют брус из хвойных пород дерева, квадратного сечения. Его размер должен быть 10-15 см. Мауэрлат крепится анкерами или резьбовыми стержнями вдоль несущих стен, предварительно подстелив под него гидроизоляционную пленку.

Важно: мауэрлат кладут по оси или возле наружного края стены, но нельзя превышать расстояние 5 см от края.

Затем, с помощью анкера подтяжки, к мауэрлату крепят стропильные ноги. Если они узкие, то есть риск провисания стропильной конструкции, чтобы этого не допустить, используются стойки, подкосы и затяжки. Создаются, так называемые, фермы – они тоже крепятся к мауэрлату скобами.

  • Стойки, подкосы, затяжка – вместе образуют ферму. Затяжка не позволит стропильным ногам разойтись в разные стороны, создав полный треугольник. Подкосы соединившись с затяжкой, связывают стропила с остальными элементами, укрепляя всю систему. В случае с висячими стропилами, можно обойтись без мауэрлата, достаточно затяжки.

Konstr -erma

Схема ферм

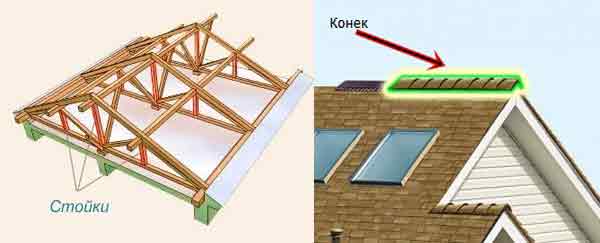

  • Дополнительную надежность создают стойки – они располагаются вертикально между коньком и несущей стеной дома. Выступают в роли подмоги коньку, снимая с него часть нагрузки и распределяя ее на стены. Конек, это верхний угол крыши, где соединяются стропильные ноги, образуя скаты.

 konek-kryshi

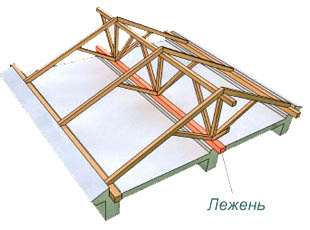

  • Лежень – квадратный брус из хвои, размером 10х10, 15х15 см. Чтобы не перегружать конструкцию нагрузкой от стоек, лежень в горизонтальном положении укладывают на внутреннюю несущую стену. Это поможет распределить нагрузку поровну.

Как собрать стропильную систему наслонного типа

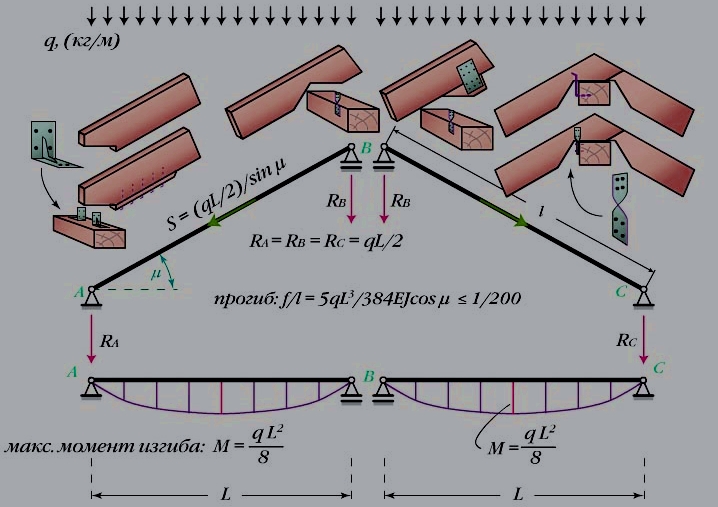

Рассмотрим наиболее распространенный вариант, когда стропильные ноги не создают нагрузок на стены. dvuskatnay krisha svoimi rukami 20

  • Шаг 1. Стропила крепят к мауэрлату с помощью подвижного ползунка или штучного бруса, а для надежности можно сделать хомут из металлической пластины поверх крепления – стропила будут держаться очень крепко.

  • Шаг 2. Чтобы сделать надежное крепление стропильной ноги вверху, стропила скрепляют над коньковым прогоном посредством пробоин или нога к ноге металлической пластиной.







bezraspornue-naslonnue-stropila

Важно: если в случае с висячей стропильной системой, прогон не является важным звеном, то в наслонном виде без него не обойтись.

Вариант сборки висячих стропил

Как уже говорилось выше, такой вид стропил подразумевает то, что стропильные ноги опираются на стены. Преимущество в том, что нет необходимости класть мауэрлат. Рассмотрим несколько вариантов такой сборки.

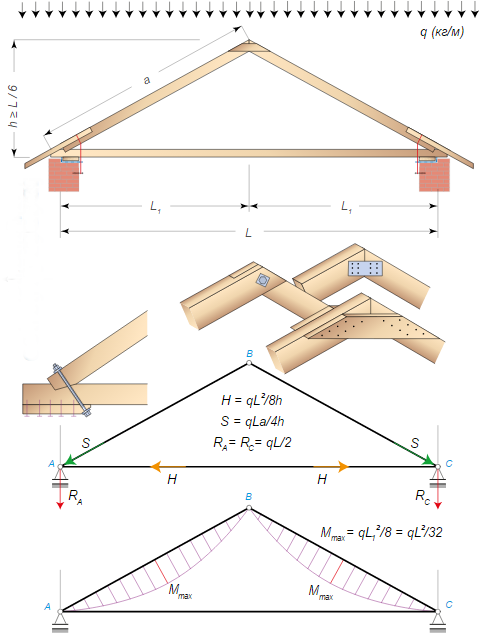

  • Приподнятая затяжка - характерным для этого варианта есть то, что затяжка устанавливается не внизу, а выше середины стропил, при этом увеличивается нагрузка на растяжение. Если затяжка короткая, то ее присоединяют к коньку и ригелю.

Shema-kreplenija-s-pripodnjatoj-zatjazhkoj

Схема крепления с приподнятой затяжкой

Края стропил в этой конструкции выступают за границы стен дома, а крепятся путем ползунка к мауэрлату. Такая система получается крепкой и устойчивой, с одинаково распределенной нагрузкой. Если нагрузка на конструкцию слишком велика, то для надежности в качестве креплений используют хомуты. Такую арку обычно используют для строительства мансарды.

Важно: затяжку следует закрепить подвеской, чтобы она не провисла. Если затяжка слишком длинная, то есть смысл уравновесить ее несколькими подвесками.

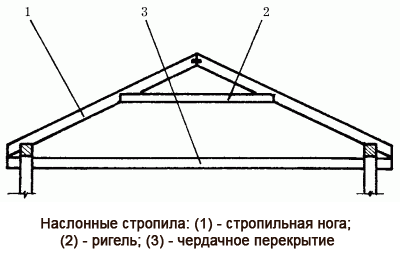

  • Конструкция с ригелем – своего рода дополнительная затяжка, на случай более сильной распорной нагрузки. В этом варианте затяжка устанавливается снизу, а ригель крепиться вверху. Нельзя использовать шарнирное крепление ригеля к стропилам, чтобы конструкция не получилась шаткой. Мауэрлат в арке с ригелем не используется.

riegel

  • Простая арка – затяжка в этой конструкции не используется, так как не есть несущей и не играет никакой роли в растяжении. Вместо нее используют стальной тяж. Здесь применяются различные варианты карнизных узлов, крепления с использованием пластин и дощечек.

arka

Схема простой арки

Заключительный этап

Когда монтаж стропильной системы двухскатной крыши завершен, можно приступать к обрешетке. Для этого используют доски или брусья без коры. Обрешетка сильнее скрепляет стропильную конструкции, а также фундаментом для обшивки крыши. Перед креплением обрешетки под нее настилают гидроизоляционную пленку.

karkas

Важно: крепежные гвозди должны быть в 3-5 раз больше, чем толщина доски для обрешетки.

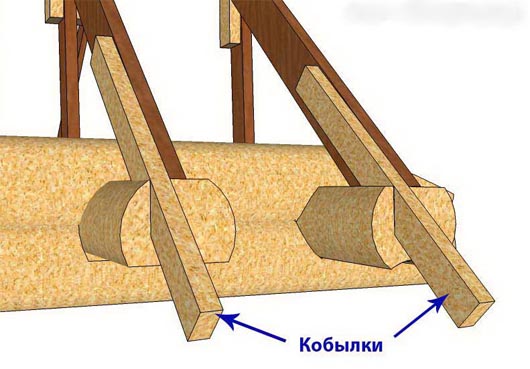

В заключение несколько слов о свесе крыши. Благодаря этому элементу стены вашего дома не промокают от дождевых потеков, которые стекают с крыши. Обычно свес выступает на 40-50 сантиметров за стены, образуя что-то вроде маленького навеса над ними. В основном роль свеса выполняют ноги стропил, но бывает, что они короткие. На помощь приходит элемент под названием «Кобылка».

kobylki

Кобылка крепится к ногам стропил, удлиняя их, чтобы можно было образовать свес.
