Размеры листа металлочерепицы: учитываем важные особенности материала

Металлочерепица широко используется для крыш скатного типа частных домов и общественных учреждений с углом наклона кровли более 11-12°. Крыша долгие годы будет защищать дом от холода и дождя и останется эстетически красивой только при условии правильного выбора размеров материала. В этом случае стандартными параметрами ширины и длины не обойтись.

Содержание

  1. Ширина и длина листов: важные термины

  2. Особенности монтажа с учетом размеров металлочерепицы

  3. Доборные элементы

  4. Видео

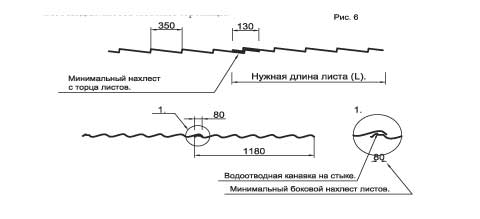

Ширина и длина листов: важные термины

Высчитывая необходимое количество металлочерепицы для крыши, покупатель обязательно столкнется с рядом новых понятий. Именно эти значения определят сколько листов необходимо, какой длины и ширины они должны быть:

  • ширина и длинаПолная длина листа металлочерепицы. Представляет собой расстояние между горизонтальными кромками листа. Значение колеблется от полуметра до 6 м. Многие застройщики ошибочно полагают, что чем длиннее, тем экономичнее и проще будет монтаж. Но на практике такая экономия приведет к необходимости использовать специальную технику для подъема листов на крышу или необходимо будет нанять сразу несколько бригад для работ. С очень маленькими листами процесс монтажа будет еще более трудным и долгим. Оптимальный выбор – длина листа 4 м.

  • Полная ширина. Расстояние между вертикальными кромками. Производители выпускают стандартные листы металлочерепицы шириной в 1160 мм и 1190 мм.

  • Ширина полезная. Та часть листа, которая покрывает кровлю без расстояния необходимого на нахлест. В случае с металлочерепицей листы укладываются внахлест и по ширине и по длине, что уменьшает рабочую длину и ширину.

  • Величина нахлеста по ширине. Это расстояние, которое закроет находящийся сбоку от первого листа лист. Размер нахлеста – 60-80 мм.

  • Величина нахлеста по длине листа металлочерепицы. Размер немного больше чем в случае с шириной и составляет от 110 до 140 мм.

Важно: нахлесты по длине или по ширине защищают кровлю от протечек, поэтому эти два размера должны строго соблюдаться при проведении монтажных работ.

  • Толщина листа, высчитывается в зависимости от типа стропильной системы и всего сооружения. С толстыми листами проще работать, они дольше служат, но оказываются большую нагрузку на несущие стены. Тонкие листы при неправильном монтаже могут деформироваться, но такая кровля гораздо легче.

  • Высота волны и шаг между волнами. Шаг в случае с металлочерепицей показатель стандартный – 185 мм. Высота волны от 50 до 70 мм. Чем больше высота, тем лучше, но и дороже сам материал. Материал с большой высотой обладает высокой жесткостью, а значит и более долговечен.

общая ширина металлочерепицы

высота волны металлочерепицы

Какие бывают размеры металлочерепицы? Листовой материал разных фирм может отличаться по многим параметрам. Таблица с примерами представлена ниже.

Производитель

Полная длина, мм

Нахлест по длине, мм

Полезная длина, мм

Полная шир, мм

Нахлест по ширине, мм

Полезная шир, мм

Металлпрофиль

3650; 2250; 1200; 500

150

3500; 2100; 1050; 350

1190

90

1100

Grand Line

3630; 2230; 1180; 480

130

3500; 2100; 1050; 350

1180

80

1100

Stynergy

3630; 2230; 1180; 480

130

3500; 2100; 1050; 350

1180

80

1100

Finish Profiles

3600; 2200; 1150; 450

100

3500; 2100; 1050; 350

1185

85

1100

Poimukate

3630; 2230; 1180; 480

130

3500; 2100; 1050; 350

1180

80

1100

Интерпрофиль

3620; 2220; 1170; 470

120

3500; 2100; 1050; 350

1160

60

1110

Mera System Anna

3620; 2220; 1170; 470

120

3500; 2100; 1050; 350

1140

90

1050

Mera System Eva

3620; 2220; 1170; 490

120

3500; 2100; 1050; 300

1160

80

1080

Pelti ja Rauta

3630; 2230; 1180; 480

130

3500; 2100; 1050; 350

1180

80

1100

Weckman

3630; 2230; 1180; 480

130

3500; 2100; 1050; 350

1190

90

1100

Ruukki® Adamante

3650; 2250; 850

150

3500; 2100; 700

1153

28

1125

Ruukki® Finnera

705

45

660

1190

5

1140

Особенности монтажа с учетом размеров металлочерепицы

Размеры листа металлочерепицы строго зависят от площади кровли. Именно от полученных результатов подпирают самый оптимальный вариант длины. В случае, когда кровля имеет сложную форму, размер листов может быть подкорректирован – лишнее просто отрезается. Резка производится исключительно профессиональным оборудованием, предназначенным для данных целей. Иначе коррозии в местах среза не избежать

Важно: металлочерепица для крыши - материал не симметричный, каждый лист имеет свой верх и низ. Данная особенность существенно усложняет процесс монтажа, особенно ломанной кровли, так как переворачивать листы металлочерепицы на кровле не получится.

Особенности монтажа с учетом размеров металлочерепицы

Доборные элементы

Параметры доборных элементов, как и размеры металлочерепицы для кровли, могут быть разных размеров. Вычисляют их параметры следующим образом:

  • Элементы, закрывающие конек и расположенные в месте стыков ребер, высчитываются по следующей формуле: общая длина конька с ребрами + 8-9% (нахлест).

  • Нижняя эндова, расположенная в месте соединения внутренних скатов кромок рассчитывается по формуле: длины кромок (сходящихся) + 10% (нахлест).

  • Карнизная планка, проходящая по всему контуру карнизной части равно строго длине контура карниза.

  • Торцевая планка равна сумме длин всех торцов кровли.

  • Полоса-уплотнитель, установленная в местах стыка коньков, берется с 10% запасом.

доборные элементы

Видео

ПроизводительПолная длина, ммНахлест по длине, ммПолезная длина, ммПолная шир, ммНахлест по ширине, ммПолезная шир, мм
Металлпрофиль3650; 2250; 1200; 5001503500; 2100; 1050; 3501190901100
Grand Line3630; 2230; 1180; 4801303500; 2100; 1050; 3501180801100
Stynergy3630; 2230; 1180; 4801303500; 2100; 1050; 3501180801100
Finish Profiles3600; 2200; 1150; 4501003500; 2100; 1050; 3501185851100
Poimukate3630; 2230; 1180; 4801303500; 2100; 1050; 3501180801100
Интерпрофиль3620; 2220; 1170; 4701203500; 2100; 1050; 3501160601110
Mera System Anna3620; 2220; 1170; 4701203500; 2100; 1050; 3501140901050
Mera System Eva3620; 2220; 1170; 490 1203500; 2100; 1050; 300 1160 801080
Pelti ja Rauta 3630; 2230; 1180; 480 130 3500; 2100; 1050; 350 1180 801100
Weckman 3630; 2230; 1180; 480 130 3500; 2100; 1050; 3501190 90 1100
Ruukki® Adamante 3650; 2250; 850 150 3500; 2100; 7001153 281125
Ruukki® Finnera 70545 660 1190 5 1140
