Заземление и молниезащита в частном доме

Молния – это природное явление, обладающие большой разрушительной мощью. Электрический заряд, который содержит в себе молния, стремится попасть в наивысшую точку, чаще всего это крыша дома, антенна, дерево. Последствия такого попадания становится пожар, скачок напряжения, в результате чего могут погибнуть люди, повреждается здание, бытовая техника, электроника. Поэтому при строительстве необходимо уделить особое внимание защите дома.

Содержание



  1. Строение внешней молниезащиты:

  2. 1.1 пассивная система

    1.2 активная система

  3. Строение внутренней молниезащиты частного дома

  4. Заземление частного дома

  5. Молниезащита частного дома своими руками

  6. Видео

Молниезащита частного дома бывает двух видов – внутренняя и внешняя.

Работа внутренней молниезащиты направлена на защиту техники и проводки дома от перенапряжения. Внешняя защита напрямую отводит заряд молнии в землю.

molniezashhita-v-chastnom-dome

молниезащита частного дома фото

Строение внешней молниезащиты



Внешняя защита состоит из молниеотвода (громоотвод), токоотвода и заземлителя.

Важно: заземление молниеотвода должно быть отдельным от общего контура заземления дома.

Молниеотвод непосредственно на себя улавливает молнию, это происходит в первую очередь из-за материала из которого его изготавливают, после чего с помощью токоотвода энергия уходит в землю.

В зависимости от принципа действия, система внешней молниезащиты подразделяется на пассивную и активную.

Пассивная система

Чаще всего используют пассивную систему защиты от молний. Из-за простоты конструкции, вы сможете самостоятельно установить ее, не прибегая к помощи специалистов. Но при всем при этом следует учесть несколько нюансов – материал кровли, вид крыши, тип грунта. При установке такой системы следует учитывать затраты на ежегодную эксплуатационную проверку.

Выделяют следующие типы пассивной защиты:

  • штыревая – молниеотвод устанавливается на кровле и с помощью токоотвода (проволока сечением не менее 6 мм), который крепится к заземлителю, заряд отводится в землю. Система проста по конструкции, чаще всего используется на металлических крышах, недорога, но имеет малую площадь действия.

Важно: молниеотвод для металлических крыш изготавливают из круглой стали и устанавливают на 1,5 – 2 м выше наивысшей точки дома.

  • тросовая – здесь в качестве молниеотвода используется трос, натянутый между двух подпорок, который соединяется с токоотводом и заземлителем. Такая конструкция предпочтительна для временных сооружений, павильонов, а также для крыш, покрытых шифером.

Важно: трос или проволока натягивается на высоте до 50 см от кровли.

  • сетчатая – наиболее сложная система по монтажу, используется на крышах, покрытых металлочерепицей, и представляет собой сетку.



molniezashhita-vidy

Активная система

Принцип действия активной молниезащиты заключается в том, что молниеприемник ионизирует воздух вокруг себя, тем самым перехватывая заряд молнии. Такая система стоит значительно дороже пассивной, но радиус ее действия около 100 метров, что позволит вам защитить не только дом, но и ближайшие строения. К основным достоинствам можно отнести – компактность, не броскость, автономность работы.

aktivnaya-molniezashhita

Строение внутренней молниезащиты частного дома

Внутренняя защита дома заключается в установке специального оборудования, которое будет непосредственно подключено к электрощитовой. Ограничители перенапряжения позволят сохранить ваш дом от потерь, не только когда в ваш дом попадет молния, но также от всевозможных скачков напряжения. Также для этих целей используют устройство защиты от импульсных перенапряжений (УЗИП), которые устанавливают на вводе в дом. Принцип их работы заключается в отводе излишнего импульса через заземление.

Схема подключения УЗИП

shema-podkljuchenija-uzip

Заземление частного дома

Заземление дома играет большую роль в защите дома от различных происшествий, в том числе - удар молнии, скачок напряжения в сети из-за аварии. Существует несколько видов заземлений, среди которых выделяют – фундаментальное, глубинное и кольцевое. Перед установкой заземления необходимо произвести расчет с учетом сопротивления грунта, промерзания земли. Заземлительный контур можно сделать самостоятельно, для этого вам понадобится заземлители, изготовленные из меди, или стали, а также металлоконструкция которая будет их соединять между собой. Заземлители с металлосвязью должны создать жесткий контур в виде равностороннего треугольника. В качестве вертикальных заземлителей могут быть использованы равнополочные уголки, арматура или трубы, которые соединяют между собой металлическими полосами. Лучше всего в качестве крепления использовать сварку. Чтобы произвести правильный монтаж заземления, необходимо вырыть траншею от дома, глубиной 0,5 – 0,7 м, которая будет заканчиваться треугольной ямой. Вертикальные заземлители забиваются на одинаковом расстоянии друг от друга, глубиной не менее 2 метров. Они соединяются горизонтальными полосами между собой, длина полос 1,2 м. К одной вершине треугольника присоединяется шина, которая прокладывается к фундаменту дома. С помощью медного провода сечением не менее 6 мм шина соединяется с электрощитом дома.

zazemlenie-chastnogo-doma

Заземление для молниезащиты может быть выполнено так же, либо линейным способом. В котором заземлители соединяются между собой на одной линии. Используют не менее трех заземлителей. Минусом такой системы является снижение ее эффективности из-за воздействия электродов друг на друга. Также следует учитывать, что при выходе из строя первого заземлителя, перестает работать вся система.

zazemlenije doma

Молниезащита в частном доме своими руками.

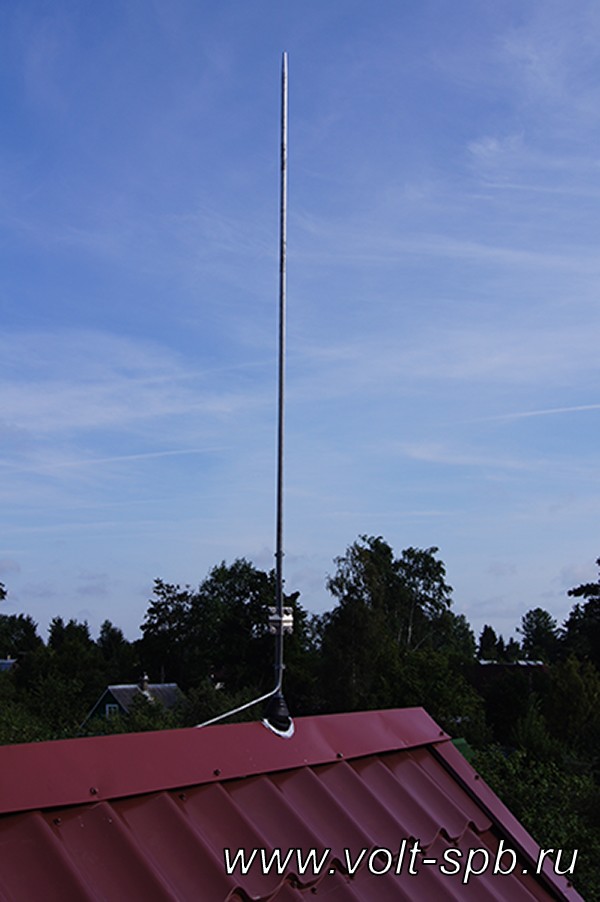

В качестве громоотвода можно использовать металлический штырь, трубу, закрытую сверху или любой конус изготовленный из меди, алюминия или оцинкованной стали. Молниеприемник устанавливают таким образом, чтобы он был на 1,5 м выше наивысшей точки кровли. Закрепить его можно непосредственно к крыше, антенне, дымоходе.

Важно: молниеотвод нельзя красить и изолировать.

sterzhnevo-molniepriemnik

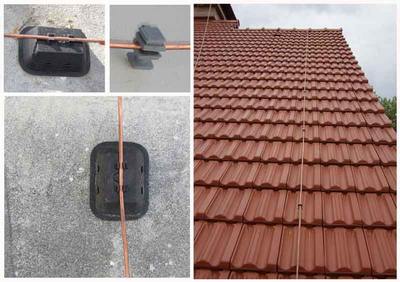

Громоотвод соединяют с токоотводом, в качестве которого используется проволока сечением не меньше 6 мм. Для соединения молниеприменика и громоотвода применяют сварку или болтовое соединение. Токоотвод спускают с крыши и направляют к заземлителю в землю. Провод спускают таким образом, чтобы он находился в отдалении от окон и дверей. Токоотвод укрепляется вдоль стены с помощью специальных креплений.

Важно: избегать поворотов токоотвода под острым углом – чревато возникновением искрового заряда.

kreplenie-tokootvodov-na-krovle

Крепление провода токоотвода с заземлителем.

soedinenie-tokootvod-polosa

stergnevoj-gromootvod



Молниезащита требует ежегодного ухода за ней, проверку целостности соединений, креплений, если необходимо проводим зачистку и подтяжку болтов.

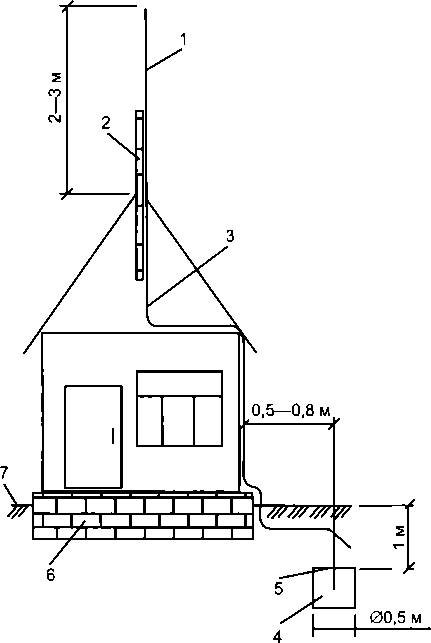

Стержневой громоотвод дома:

  • молниеприемник;

  • деревянная мачта;

  • токоотводящий провод;

  • заземлитель;

  • место соединения конца токоотвода и заземлителя; 6 — фундамент;

  • уровень почвы.

  • Молниезащита частного дома с крышей из металлочерапицы выполняется в виде сетки, которую изготавливают из провода и крепится непосредственно к черепице.

    Важно: при установке молниезащиты, крыша должна иметь несгораемую подложку.

    shema-molniezashhity
