Узлы крепления кровельных сэндвич-панелей: хитрости монтажа

Попробуем разобраться в чем же особенность узлов крепления сэндвич-панелей, какие инструменты нам понадобятся для установки и исходя из чего рассчитывается количество необходимых материалов.

Содержание

  1. Кратко о сэндвич-панели

  2. Особенности монтажа

  3. Узлы крепления сэндвич-панелей

  4. Видео

сендвич-панели

Кратко о сэндвич-панели

Сэндвич панель - трехслойный строительный материл. В его состав входит, как правило, утепление с двух сторон покрытое жесткими листами. Существуют стеновые и кровельные панели. Стеновые сэндвич-панели, в свою очередь, делятся на:

  • Гладкие;

  • Простые профилированные;

  • Декоративные профилированные.

Кровельная сэндвич панель бывает профилированная:

  • с двух сторон;

  • только с одной.

Все элементы сэндвич панелей соединены прессованием. Сэндвич панель используется для создания каркасных домов и быстровозводимых зданий, а также используют как ограждающие конструкции. Светопоглощение и светоотражение главная характеристика при выборе цвета для сэндвич панели.

кровельные-сендвич-панели

Стоимость сэндвич панели формируется исходя из следующих факторов:

  • Накопитель

  • Толщина панелей

  • Место нахождения объекта

  • Количество панелей

  • Цвет облицовкой

  • Толщина металла

Особенности монтажа

Рассмотрим, чем выделяется кровля сэндвич-панелей. У вас не должно возникнуть сложностей – монтаж панелей достаточно прост, если соблюдать все технологические предписания. Если никакие конструкции не разрушают целостности кровли, то угол наклонна панели составляет 5 градусов. Во всех остальных случаях панель устанавливается под углом не менее 7 градусов.

Важно: при выборе типа конструкции и угла уклона, необходимо учитывать климатические условия, в которых происходит строительство. В регионах где выпадает большое количество осадков уклон сэндвич панели должен быть не менее 40 градусов. Если климат жаркий, то сэндвич ставится под углом от 7 до 25 градусов.

Чтобы произвести монтаж сэндвич-панелей понадобится:

  • Электроножницы

  • Мелкозубчатая пила

  • Стационарный станок

Узлы крепления сэндвич панелей

Установка узлов крепления один из главных процессов в монтаже. Для того, чтобы закрепить сэндвич нам необходимо:

  1. Длинные саморезы из нержавеющей или углеродистой стали.

  2. Уплотнители из синтетического каучука.

Саморезы устраняют необходимость предварительно создавать отверстия, плюс обеспечивают абсолютную герметизацию кровли. В зависимости от материала, из которого выполнен каркас для крепления сэндвич панелей применяются различные саморезы (по металлу, дереву, бетону). Крепление панелей требует полного соблюдения технологически предписаний, лучше обратиться к высококвалифицированным специалистам.

крепление-сендвич-панелей

Важно: сильное затягивание креплений приведёт к повреждению панели.

Для расчета количества крепежей необходимо знать:

  • Ветровую нагрузку;

  • Тип объекта;

  • Где в кровле находится зона прикрепляемой панели.

К общей комплектации прилагаются доборные элементы. Они необходимы для закрытия торцов, стыков и узлов крепления, а также для предания улучшенного внешнего вида. На данный момент на рынке представлено множество вариантов элементов для кровли сэндвич панелей, в том числе и вполне хорошего качества. После монтажа конструкцию необходимо обработать герметиком.

Условия монтажа:

  • Скорость ветра не выше 9 м/сек;

  • Во время дождя монтаж прекращается;

  • Позаботьтесь об освещении.

Перед началом монтажа панелей необходимо:

  • Проверить конструкции;

  • Проконтролировать плоскость панели;

  • Свериться с проектом.

Сэндвич панели укладываются с любого нижнего края поверх теплоизоляционного и гидроизолирующего слоя. Затем плиты кладут вертикально.

Важно: если есть минеральная вата, то при установке панелей необходим респиратор.

Узлы крепления сэндвич панелей существуют следующих типов:узел-крепления

  • Кровельный;

  • Цокольный;

  • Стеновые;

  • В установке ворот и окон;

На данный момент узлы креплений сэндвич панелей насчитывают 27 видов.



Чаще всего используют крепления для:

  • свеса кровельной панели;

  • водостока;

  • парапета;

  • кровельной и стеновой панели;

  • кровли к существующей стене;

  • кровельных панелей - по длине;

  • кровельной панелей - по ширине;

  • температурный шов кровельный;

  • конькового соединения;

  • ендовы кровли;

  • стеновой панели к цоколю;

  • стеновой панели к железобетонной колонне;

  • стеновых панелей к существующей стене;

  • узел сэндвич панели углового крепления;

  • температурный шов стеновой;

  • монтаж окон;

  • установки ворот.

Для примера разберем особенности некоторых из них. Например, узлы свеса кровельной панели. Для их создания нам понадобится самонарезающий винт, снегозадержатель, который удержит снежный покров и увеличит теплоизоляцию сэндвич панелей.

кровельный-узел-крепления

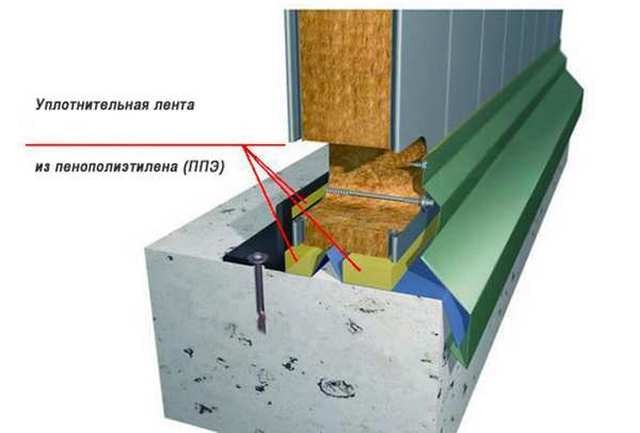

В случае с узлом креплению панели к цоколю, рекомендуется предусмотреть три компонента – отлив, гидроизолирующий материал, утеплитель. Все головки шурупов закрываются нащельниками, в отличие от температурного шва, который закрывается доборными элементами панелей.

Но зачастую узлы сэндвич панелей разрабатываются для каждого здания индивидуально. Если кровля сэндвич панелей будет выполнена в соответствии с технологиями, то прослужит вам долгую службу. Сэндвич панели выгодное решение для вас и вашего дома.
