Зачем нужна контробрешетка крыши: установка и крепление

Крыша – это сложная конструкция, состоящая из нескольких функциональных частей. Каждая из них имеет свое назначение, а в целом они призваны защищать все сооружение от всевозможного воздействия окружающей среды. Только правильно собранная конструкция обеспечит комфорт проживания в доме.

Контробрешетка – это важная часть стропильной системы. В нашей статье мы подробно разберемся, что такое контробрешетка крыши, какую роль она играет и как монтируется.

Содержание.

  1. Контробрешетка и обрешетка: в чем отличие?

  2. Назначение контрреек.

  3. Выбор древесины.

  4. Монтаж.

  5. Особенности монтажа контрреек под натуральную черепицу.

  6. Контробрешетка под теплую кровлю.

Контробрешетка и обрешетка: в чем отличие?

Многие неопытные застройщики считают что обрешетка и контробрешетка для кровли - это одно и то же. Это совершено два разных понятия. Если обрешетка (сплошная или разреженная) выступает основанием для кровельного покрытия, то контробрешетка обеспечивает вентиляцию кровельному «пирогу». Контррейки создают пространство между покрытием и гидроизоляцией внутри которого и циркулирует воздух. Обрешетка укладывается поверх контробрешетки.

Обрешетка собирается из деревянных досок или брусьев и укладывается с определенным шагом (может быть сплошной в случае с рулонными покрытиями). В основе контробрешетки исключительно бруски с сечением 25/30 мм и более, шаг укладки равен шагу стропил.

Важно: контррейки набиваются именно на стропила, поверх пароизоляционного (в случае с теплой кровлей) и гидроизоляционного слоя.

kontrobreshetka1

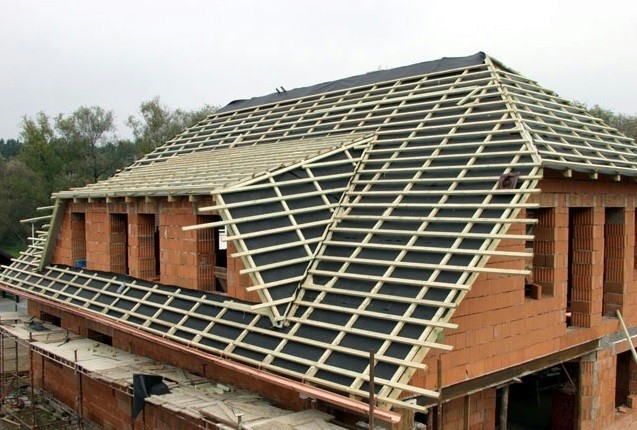

Контробрешетка что это такое фото

Если крыша большая, то для контробрешетки можно использовать брус большого сечения. Брусья не только обеспечат качественную вентиляцию всего кровельного «пирога», но и обеспечат более плотное прилегание паро- и гидроизоляционных слоев.

Назначение контрреек

Для чего нужна контробрешетка? Контр рейки выполняют функцию вентиляционного зазора - обеспечивают отвод конденсата от всех слоев кровли. Их установка показана всем кровлям без исключения. Если пренебречь монтажом контрреек могут возникнуть следующие проблемы:

  1. Порча утеплителя. Отсутствие вентиляционного зазора приведет к тому, пароизоляция будет практически всегда влажная, в таком состоянии она теряет свои свойства и со временем портится.

  2. Порча стропильной системы. Без контробрешетки на брусьях будет скапливаться конденсат, который станет причиной их гниения и разрушения.

  3. Разрушение кровельного покрытия.

  4. Провисание гидроизоляционной пленки. Контр рейка предупреждает малейшее движение гидроизоляционного слоя.

kontrobreshetka-dlja-krovli

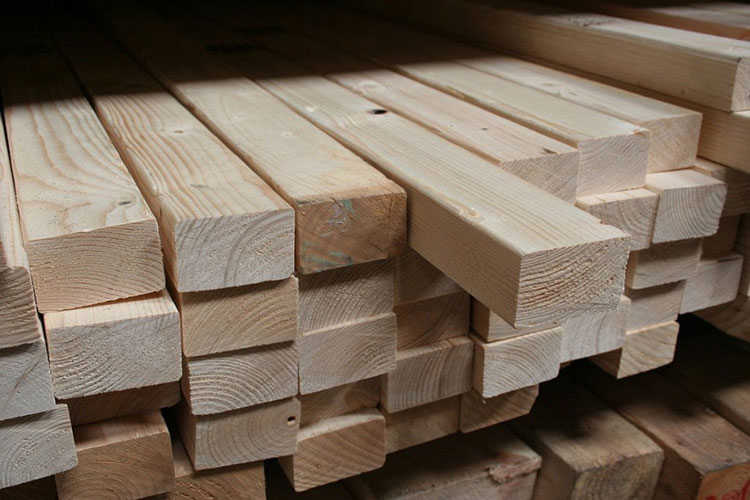

Выбор древесины

Качественны монтаж контробрешетки невозможен без правильного выбора древесины. Если кровля будет покрыта тяжелым кровельным материалом (металлочерепица, натуральная черепица), то рекомендовано использовать сосну или дуб. Если планируется использовать легкий вид покрытия, для примера мягкую кровлю, то подойдут сорта древесины более мягких хвойных пород. Влажность дерева не более 20%. Брус должен быть цельным, без больших сучков, трещин. Не допускается наличие на его поверхности гнили и синевы.

Крепление контробрешетки осуществляется кровельными оцинкованными гвоздями. Брусья крепятся вдоль стропил. В итоге получается, что стропильная система поднимается на высоту используемых брусьев. Образовавшиеся пространство и выступает вентиляционным зазором. Высота контробрешетки от 2 до 5 см, сечение бруса 25*30 мм (или более).

vybor-drevesiny

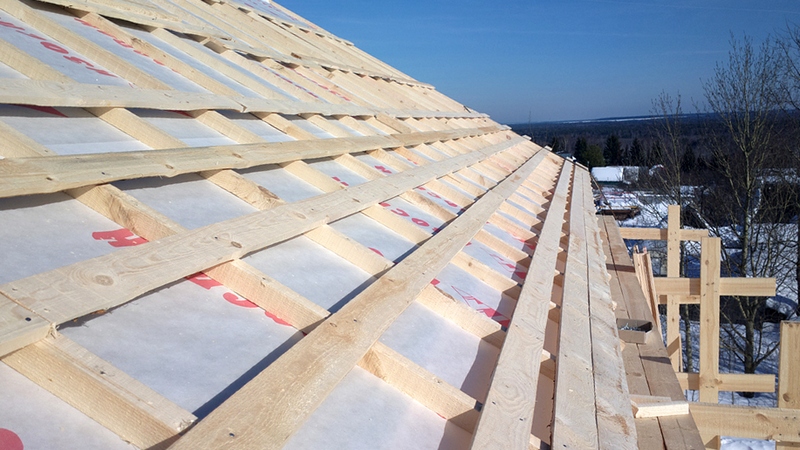

Монтаж

Работы начинаются после того как на стропила уложен слой гидроизоляционного материала (в большинстве случаев им выступает мембранная пленка).

Важные моменты монтажного процесса:

  • Для крыш с углом в 30 градусов рекомендуют использовать брусья с сечением 25*50 мм. В случае меньшего наклона можно использовать меньшее сечение, но не менее 25*30 мм. Если наклон кровли больше 30 градусов, то сечение реек должно быть больше – 30*50 мм или 40*50 мм.

  • Брус сечением 30*50 мм и длиной 135 см монтируется с шагом в 30 см. Фиксация осуществляется оцинкованными гвоздями.

  • Если кровля большая, то при укладке контробрешетке возникнет необходимость передвигаться по ней. Для этих целей должна быть собрана черная обрешетка.

montage

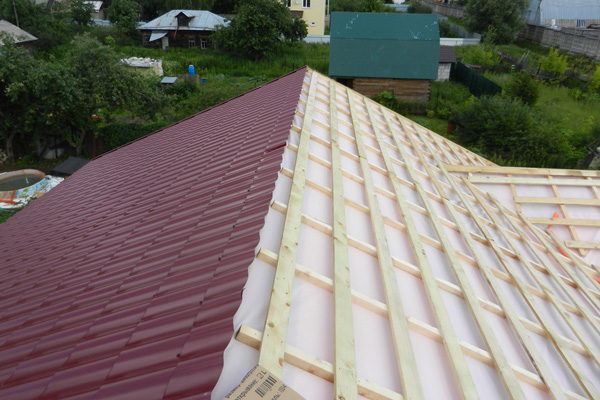

В общем укладка контрреек не вызывает особых проблем, но область ендов и коньков заслуживает более детального описания. Устройство контробрешетки в этих местах более сложное, важно соблюдать правила:

  • В области коньков пересечение контр брусьев должно осуществляться строго в одной точке. Чтобы этого добиться необходимо брусья контробрешетки с противоположных скатов подпилить под нужным углом. Если брусья в районе конька будут уложены неправильно, при дальнейшем монтаже не получится точно соблюсти шаг контр реек, а значит и укладка верхнего ряда кровельного покрытия будет неровной (особенно данная ситуация актуальна если используется черепичное покрытие).

ukladkakontrobreshetki

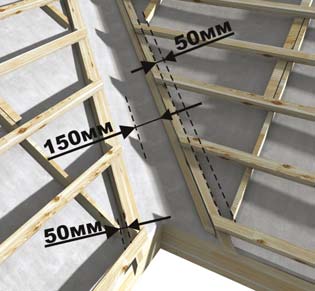

  • В области ендов контррейки фиксируются к продольно расположенным брусьям ендовы. Выполнять крепление бруса необходимо с шагом в 10 см. Такая система крепления позволит в дальнейшем отводить пыль, конденсат и снег от кровельного «пирога» и обеспечит качественную вентиляцию покрытию.



Важно: Если конструкция крыши предполагает наличие пологих ендов, то рекомендуется использовать в качестве контр реек специальные уплотнительные ленты (данные элементы помогут избежать протечек).

В случае с ендовыми часто допускается ошибка – брус плотно фиксируют к настилу ендовы. Когда не соблюден шаг в 10 см контробрешетка уже не обеспечит качественную вентиляцию кровли, т.е. свободного стока вода не будет или он будет осуществляться с трудом.

Кроме проблем с вентиляцией в этом случае в районе ендовы будет скапливаться мелкий строительный мусор, который обязательно образуется при любом монтаже кровли. Пренебрежение шагом контр реек приведет со временем и к порче контр бруса в торцевой части от влияния влаги. kontrreyki

Важно: если не соблюдать вышеописанные правила монтажа, то со временем конструкция контробрешетки в районе ендов и конька может нарушиться.

Особенности монтажа контрреек под натуральную черепицу



В случае с натуральной черепицей монтаж контробрешетки осуществляется несколько иначе. Используются брусья не одного сечения, а разного. А именно нижние бруски должны быть толще (так как именно на них упадет основная нагрузка), средние рейки немного тоньше, верхние брусья самые тонкие.

Такая конструкция позволит максимально надежно закрепить натуральную черепицу на крыше и обеспечит материалу качественную вентиляцию.

Контррейки под теплую кровлю

В случае с мягкой кровлей организация правильной вентиляции под кровельного пространства имеет особе значение. Именно в таких системах из-за использования теплоизоляционной прослойки скапливается много конденсата. По классической схеме теплая кровля состоит из теплоизоляции с внутренней стороны закрытой пароизоляцией, а со стороны кровли гидроизоляцией. Между покрытием и гидроизоляцией и должен быть установлен вентиляционный зазор.

Контробрешетка для теплой кровли должны иметь сечение 40*50 мм или 50*50 мм.

Важно: экономить на размере в этом случае крайне не рекомендовано!

Брусья укладываются стандартно на стропила, для крепления можно использовать саморезы длиной 9 см
