Основные элементы кровли - виды и особенности

Содержание.

  1. Структура крыши частного дома.

  2. Конструктивные элементы кровли.

  3. Геометрические формы крыш.

  4. Видео: устройство крыши.

Структура крыши частного дома

Многие ошибочно полагают что кровля и крыша – это одно и тоже. Кровля - это самая верхняя часть крыши. В целом структура крыши представляет собой систему, состоящую из:

  • Перекрытия. Это основание крыши (с верхней стороны - это пол чердака или мансарды, со стороны жилого помещения потолок).

  • Чердака или мансарды. Оба помещения находятся под крышей, первое – нежилое, второе - жилое.

  • Несущей конструкции. Призвана воспринимать нагрузку от кровельного «пирога» и защищать здание от атмосферных осадков. Фактически – это стропильная система.

  • Кровля или кровельный «пирог». Представляет собой последовательность слоев, каждый из которых отвечает за определенную функцию. Кровельное покрытие защищает крышу от всех видов осадков и ветра, гидроизоляция предотвращает малейшие протечки, теплоизоляция исключает потери тепла через крышу. Виды элементов кровли перечислены ниже.

jelementy-krovli

  • Вспомогательное оборудование. Может быть установлено как на кровле, так и в ней. К нему относят молниезащиту, водосточную систему и снегозащиту.

jelementy-krovli-shema

Конструктивные элементы кровли

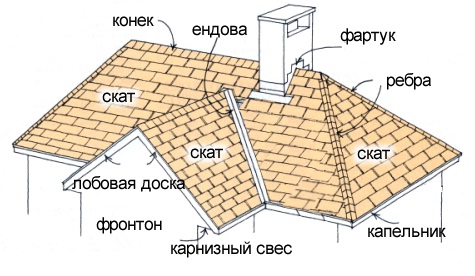

Названия элементов кровли скатного типа:

  • Скаты – это главные элементы. Ими называются наклонные плоскости, которые обеспечивают функцию бесперебойного отвода воды с площади кровли. Можно сказать, что под углом расположенные скаты обеспечивают всей крыши водонепроницаемость.

  • Ребра – это углы, которые образуют на стыках скатов.

  • Ендова – или еще ее называют разжелобкам, образуется внутренним углом. Данный угол получается в местах пересечения двух скатов кровли. Также является одним из главных конструктивных элементов кровли.

  • Спуск – это самая нижняя часть ската.

  • Капельник – это то, что расположено еще ниже спуска. Призван защищать стену дома и карниз от попадания на них дождевой воды.

  • Карнизный свес - горизонтальная часть ската, которая выступает за площадь горизонтальных стен.

  • Фронтальные свесы – это элементы кровли здания, представляющие фронтальную часть ската, расположенную под наклоном.

  • Желоб – место, где сбирается талая или дождевая вода.

nazvanie-jelementov-krovli

  • Доборные элементы кровли крыши – коньки, торцевые планки, уголки, отливы и др.

jelementy-krovli-dobornye

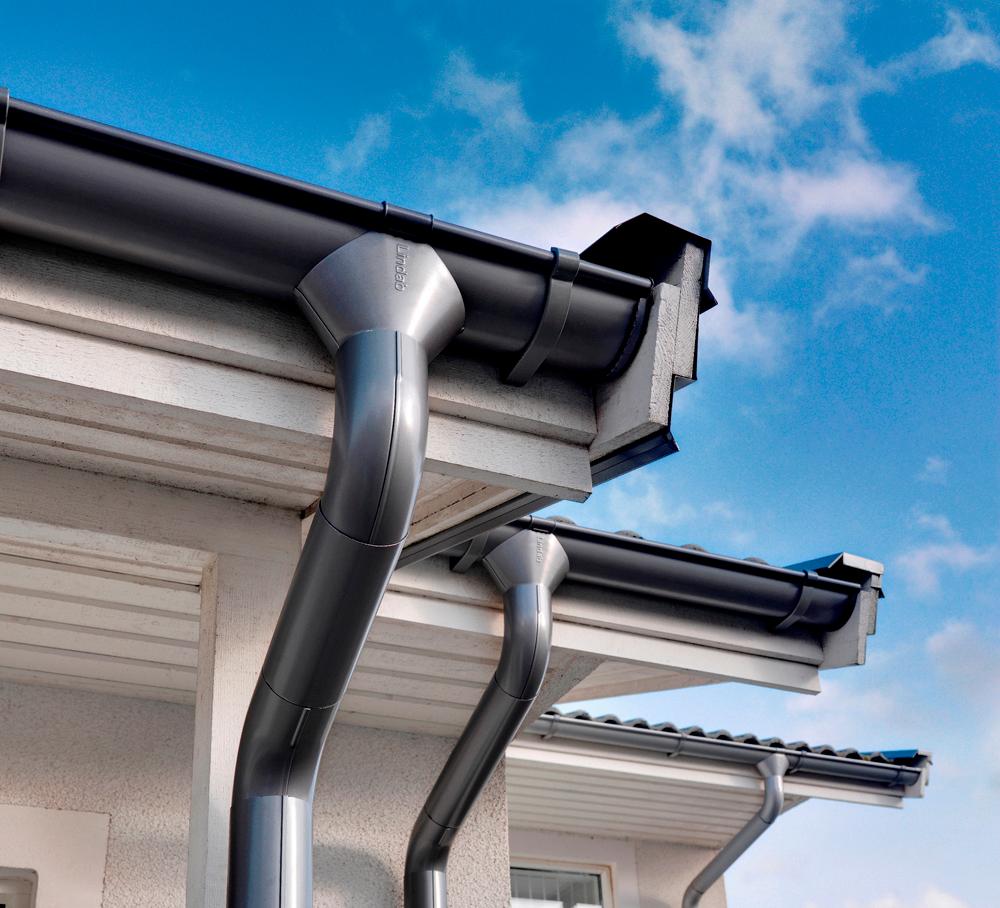

  • Водоспуск. Может быть наружным – это когда водосточные трубы устанавливаются у внешней стены дома и по ним вода из желоба отводится в специальное предназначенное место вне дома.

vodospusk-krovlya

Внутренний водосток предполагает установку водосточных труб внутри стен дома.

Важно: внутренний водосток более дорогой в реализации. Монтаж его оправдан для крыш плоской формы.

Данные элементы кровли дома для скатной крыши представлены далеко не в полном перечне. Его можно назвать типовым. Некоторые кровли могут иметь больше элементов, или наоборот какой-то из них может отсутствовать.

Геометрические формы крыш

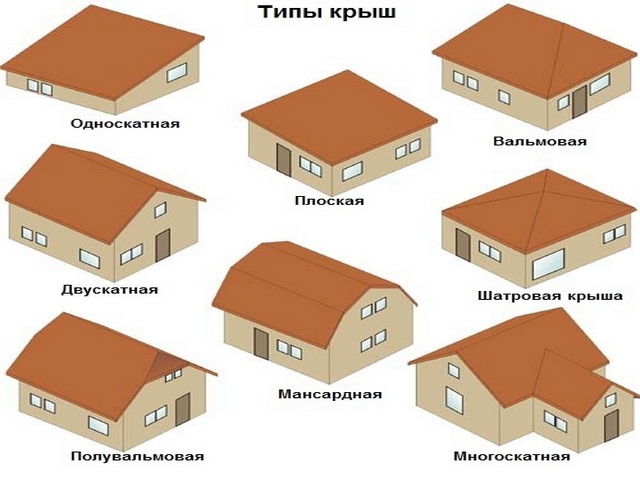

Сегодня существует большое количество видов крыш. Все конструкции делятся на две главные группы – плоские и скатные. Первая группа – это крыши с углом наклона менее 30 градусов. Их устройство типовое. Гораздо сложнее со скатными конструкциями. Сегодня различают скатные крыши:

  • Односкатная. Крыша, имеющая в своей конструкции один скат, расположенный под разным углом (более 30 градусов).

  • Двускатная. Состоит из 2-х скатов и фронтона (треугольник в торце крыши).

  • Мансардная. Представляет собой ломаную конструкцию.

Важно: не всегда мансардная система предполагает, что под крышей находится жилое помещение. Но чаще всего это именно так.

  • Шатровая крыша – представляет собой разновидность вальмовой конструкции. Все скаты данной конструкции представляют собой одинаковые треугольники.

  • Вальмовая крыша – конструкция, в которой торцевые скаты имеют треугольную форму, остальные – форму трапеции.

  • Полувальмовая – главная особенность конструкции это то, что фронтоны не доходят до границы боковых свесов. Также часто в таких проектах под торцевым свесом располагают мансардные окна.

  • Крыша с косыми поверхностями. Реализуется на зданиях, крыша которых имеет разные уровни.

formy-krysh

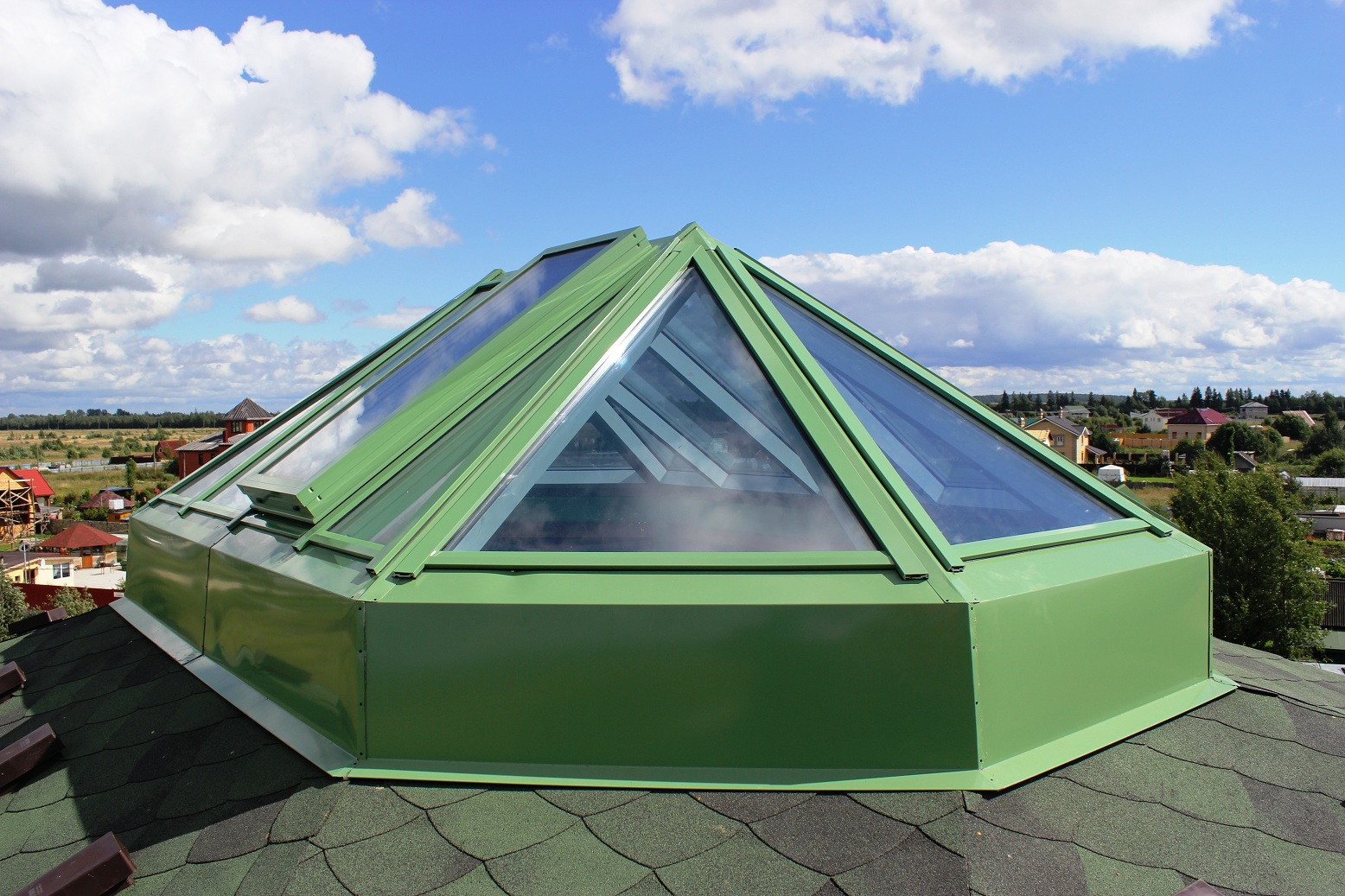

  • Конструкция с зенитными фонарями. Сложный в реализации проект. Представляет собой двухуровневую крышу, каждый уровень отличается формой. Стены верхнего уровня изготовляются чаще всего из прозрачных материалов. Скаты верхнего уровня опираются на несущие плоскости нижнего уровня.

zenitnye-fonari

  • Сводчатый тип. Представляет собой две или более дугообразные поверхности.

  • Складчатый тип. Система двускатных или многоскатных кровель – каждая секция совмещена с другой.



vidy-krysh

  • Куполообразная крыша. Внешне такая крыша смотрится как полусфера.

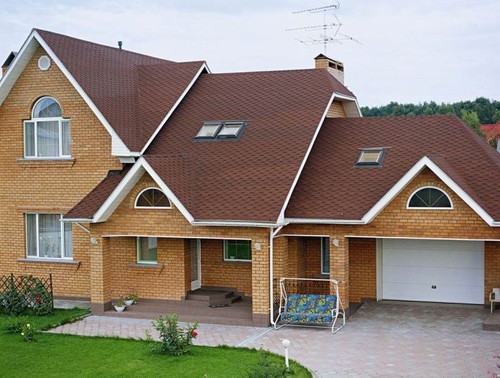

  • Крыша со множественными щипцами. Разновидностей много. Для примера, несколько скатов соединяются друг с другом под разным углом, в результате образуя многогранник.



krysha-kupolom
