Дымоход для газового котла - устройство и установка

Любой опытный застройщик знает кто главный в газовой отопительной системе. Как ни странно – это не газовый котел, а именно дымоход. Именно этот канал обеспечивает тягу для котла и выводит дым наружу.

Малейшие ошибки в установке газового дымохода могут привести к нарушению тяги и скоплению угарного газа в жилых комнатах. И как результат – возникновение реальной опасности для жизни всех членов семьи. Попробуем разобраться, как правильно сделать дымоход для газового котла и не допустить ошибок.

Содержание

  1. Типы дымоходов для частных домов.

  2. Требования к дымоходу и котельному помещению.

  3. Конструкционные особенности.

  4. Монтажные работы.

  5. Видео.

Типы газовых дымоходов для частных домов.

Газовые дымоходы бывают разные, рассмотрим самые популярные варианты:

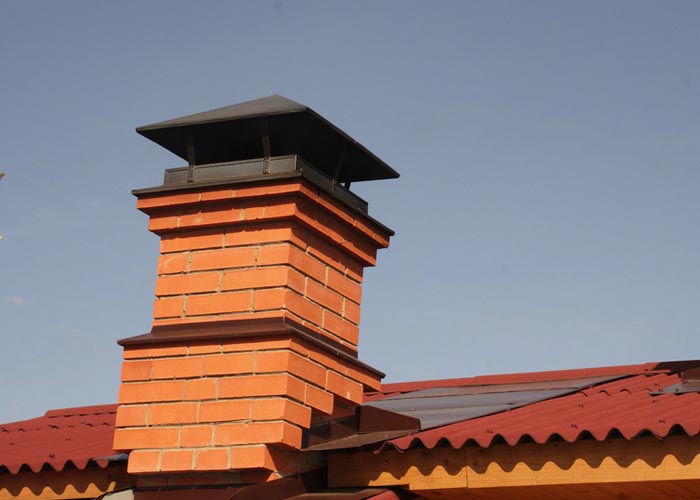

  • Кирпичные. Сегодня такой вид труб встречается крайне редко, характерны для старых построек. Строительство кирпичной трубы начинается со строительством дома. Производить ремонт кирпичного дымохода, переносить его на другое место очень трудно. Установка должна производиться исключительно профессионалами. Главный плюс конструкции – долгий срок службы.

dymohod

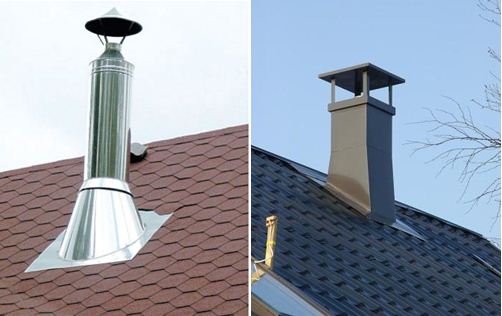

  • Нержавеющие. Представляют собой конструкцию «труба в трубе», изготовленную из нержавеющей стали с защитным слоем. Пространства между двумя трубами заполнено минеральной ватой (обязательно жаропрочной). Данный газовый дымоход является самым разумным решением для современной отопительной системы.

Dymohod-dlja-gazovogo-kotla

  • Коаксиальные трубы. Представляют собой также конструкцию «труба в трубе». В пространство между внешней трубой и внутренней подается холодный воздух в котел, а через внутреннюю трубу продукты сгорания выходятся наружу. Холодный воздух, подаваемый через такой дымоход в топку, нагревается выхлопными газами, за счет этого увеличивается КПД котла. Данная труба на газовый котел одна из самых безопасных вариантов, имеет небольшую конструкцию, и не требует сложного монтажа.

koksialniye-dimoxodi 1

  • Керамический дымоход. Внешне выглядит не очень красиво, но стоит дешево. Монтаж элементарный, за счет простой конструкции. Обладает высокими пожаробезопасными свойствами, благодаря чему популярен в недорогом загородном строительстве.

dimohod-ikeramika

Требования к дымоходу и котельному помещению

Безопасный и правильный дымоход для газового котла должен отвечать обязательным требованиям, прежде чем приступить к его монтажу необходимо их знать:

  • Дымоход должен быть плотным и вертикальным.

Важно: допускается небольшой угол наклона до 30 градусов, но не более 1 м.

  • Сечение канала должно быть постоянным по всей протяженности трубы для дымохода газового котла.

Важно: малейшая разница в диаметре приведет к ухудшению тяги, скапливанию конденсата и как следствие газ пойдет в котельную. Если котел современный он отключится, если нет, вероятность отравления угарным газом очень велика.

  • Если газовый дымоход кирпичный, то он должен быть обязательно гильзован нержавеющими трубами.

  • Диаметр дымохода должен быть равен диаметру выходной трубы газового котла, ни меньше.

  • Дымоход фиксируется к котлу через тройник, обязательно с карманом глубиной 25 см (необходим для прочистки канала).

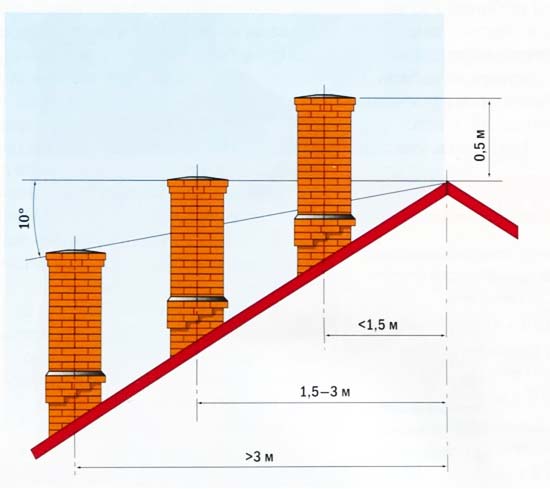

  • Правильный дымоход для газового котла по высоте должен выступать как минимум на полметра от уровня крыши. Если по каким-то причинам установлена труба высотой 1,7 м, то ее необходимо дополнительно закрепить специальными растяжками.

Важно: высота дымохода для ровной кровли – не менее 1 м.

trebovaniya-k-dymohodu

Но требования к дымоходу это еще не все, важно чтобы и котельная соответствовала нормам:

  1. Котельная должна быть отдельным помещением.

  2. Иметь качественную вентиляцию.

  3. Высота потолков не ниже 2,5 м, площадь не менее 3,6 кв.м. (с условием размещения 1 котла).

  4. Ширина входной двери не меньше 80 см.

  5. В помещение котельной должно быть окно.

Конструкционные особенности

Устройство дымохода для газового котла включает:

  1. Трубу, по которой будет отводиться дым.

  2. Патрубок (проходной).

  3. Переходник (с помощью которого соединяется дымоходная труба с котлом).

  4. Несколько телескопических трубок.

  5. Тройники, оснащенные штуцером (служит для слива конденсата).

  6. Наконечник конусной формы.

  7. Конденсатосборник.

  8. Отводы.

  9. Хомуты и кронштейны для монтажа.



 systema-dymohoda

Схема дымохода

Монтажные работы

Монтаж дымохода для газового котла любого типа трудная и ответственная работа. Рассмотрим два варианта монтажа конструкции вне дома и внутри дома на примере оцинкованной трубы (самый распространенный вариант дымохода на сегодня).

Вне дома.

  1. К патрубки газового котла крепится проходной элемент.

  2. На стену наносится разметка в соответствии с диаметром бедующей трубы и делается отверстие.

  3. Дымоходная труба выводится из помещения.

  4. Отверстие, через которое выводится труба, тщательно закрывается изоляцией.

  5. Крепится к трубе тройник и фиксируется заглушка.

  6. Монтируем к трубе новые звенья для достижения необходимой длины.

  7. Фиксируем все стыки конструкции трубы с помощью хомутов.

  8. Покрываем дымоход специальной защитной краской.

Внутри дома.

Важно: прежде чем приступить к монтажу системы, необходимо отметить отверстие в крыши по диаметру трубы и вырезать проход. А также в листе из нержавеющей стали вырезать отверстие диаметром немного больше нашей трубы.

  1. К патрубке газового котла крепится переходной адаптер.

  2. Далее фиксируется тройник.

  3. За счет звеньев начинаем наращивать бедующий дымоход.

  4. В месте, где труба проходит через крышу, устанавливается защитный патрубок.

  5. Накладывается лист стали (подготовленный ранее) на дымоход.

  6. Стыки фиксируются хомутами.

  7. Если необходимо дополнительное крепление трубы к балкам кровли, то для этого используются кронштейны.

  8. В точках соприкосновения дымохода с деревянными элементами кровли необходимо произвести качественную теплоизоляцию с использованием базальтовой ваты.

  9. Устанавливаем наконечник на трубу в виде конуса.

Важно: установка газового дымохода должна быть закончена проверкой герметичности швов. Легче всего это сделать с помощью обычного мыльного раствора, путем нанесения его на швы трубы. Если включив котел, на стыках появятся пузыри, то это свидетельствует о не герметичности конструкции.

cherteg
